Erste Schritte mit EVSpark

Diese Seite führt dich durch den Einstieg mit EVSpark, dem kostenlosen CAN-Diagnosewerkzeug für Mia Electric: benötigte Hardware, Anschluss am Fahrzeug, Konfiguration des USB-CAN-Adapters und erste Verbindung.

1. Was du brauchst

Um EVSpark zu nutzen, benötigst du:

Einen Windows-Computer (Windows 10 oder neuer).
Ein OBD2-auf-DB9-Kabel (oder blanker Draht), um die Diagnosebuchse des Fahrzeugs mit dem Adapter zu verbinden.
Deinen Mia Electric mit eingeschalteter Zündung (Schlüssel in Position +APC).

Kompatibler USB-CAN-Adapter

EVSpark unterstützt zwei WaveShare-Schnittstellen:

USB-CAN-A

(empfohlen, wirtschaftlich, STM32) — einkanalige Schnittstelle, ideal für die Mia-Diagnose.

USB-CAN-A kaufen (~30 €) USB-CAN-A Dokumentation

USB-CAN-B

(Doppelkanal, Hochleistung) — erweiterte Schnittstelle mit mehr Funktionen und besserer Stabilität.

USB-CAN-B kaufen USB-CAN-B Dokumentation

Treiber für diese Schnittstellen können aus dem Download-Bereich der Startseite.

Empfohlenes OBD2-Kabel

OBD2 16-Pin zu Einzeldrähten Kabel — Dieses Kabel erleichtert die Verbindung zwischen dem OBD2-Anschluss deines Mia Electric und der USB-CAN-Schnittstelle erheblich.

2. OBD2-Anschluss

Die OBD2-Buchse des Mia befindet sich unter der Lenksäule. Hier sind die verwendeten Pins:

Pin	Signal
Pin 6 (Grün)	CAN_H
Pin 14 (Braun/Weiß)	CAN_L
Pin 4 oder 5	GND (Masse — optional, verbessert die Zuverlässigkeit)
Pin 16 (Grün/Weiß)	+12V (optionale Stromversorgung)

Verbinde den USB-CAN-A-Adapter mit diesen Pins und stecke ihn dann in einen USB-Port deines Computers.

3. Konfiguration des USB-CAN-A-Adapters

Unverzichtbarer Schritt — einmal einzurichten

Bevor du EVSpark startest, musst du das mit dem Adapter gelieferte (oder bei WaveShare herunterladbare) Dienstprogramm USBCAN öffnen und die drei unten stehenden Einstellungen anwenden. Ohne diese werden keine CAN-Frames angezeigt.

Parameter	Value
`CAN Mode`	Normal
`Protocol`	Variable length
`CAN Baud Rate`	500k

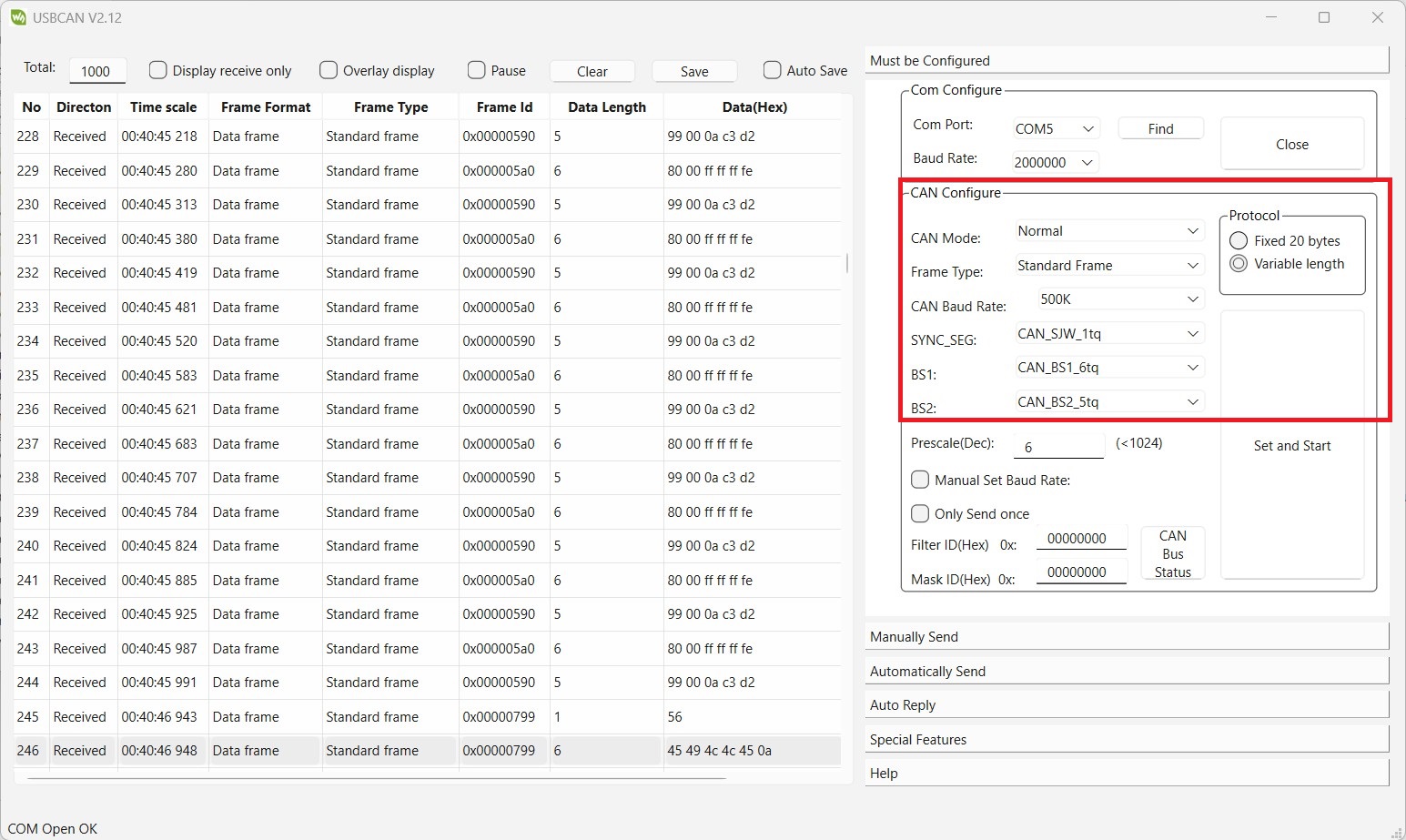

Screenshot des USBCAN-Dienstprogramms mit den drei korrekten Einstellungen

Sobald die Einstellungen gespeichert sind, kannst du das USBCAN-Dienstprogramm schließen. Die Konfiguration ist persistent — du musst sie bei späteren Nutzungen nicht erneut vornehmen.

4. EVSpark starten

EVSpark ist portable Software: keine Installation nötig, es startet direkt aus der EXE-Datei. Du kannst es sogar von einem USB-Stick verwenden.

Starte EVSpark.exe. Falls dein Virenscanner einen Fehlalarm meldet, siehe unsere Antivirus-Hilfeseite.
Wähle deine Sprache im Menü (Français, English, Deutsch).
Im Tab Verbindung wählst du den Adaptertyp (WaveShare USB-CAN-A) und den passenden COM-Port.
Klicke auf Verbinden.

Bei erfolgreicher Verbindung sollten CAN-Frames im Tab Frames durchlaufen. Der Tab Fahrzeug zeigt den Gesamtzustand des Mia: BMS, Batterie, Motor, Lader, ABS, Türen, Kilometerstand.

Erweiterte Funktionen

Speichere deine Diagnosesitzungen.
Exportiere Daten im CSV-Format.
Sieh dir den Fehlercodeverlauf an.

5. Häufige Probleme

Prüfe, ob die Zündung des Fahrzeugs eingeschaltet ist.
Überprüfe die drei Einstellungen im USBCAN-Dienstprogramm (Normal, Variable length, 500k).
Überprüfe die OBD2-Verkabelung (Pins 6 und 14).

Prüfe im Windows-Geräte-Manager, ob der Adapter erkannt wird und nicht bereits von einem anderen Programm belegt ist.
Versuche einen anderen USB-Port.

EVSpark ist freie, quelloffene Software, die mit PyInstaller kompiliert wurde, was bei manchen Virenscannern Fehlalarme auslöst. Der Quellcode ist einsehbar und überprüfbar.
Antivirus-Hilfeseite

Fragen, Feedback, unerwartetes Verhalten? Schreib an contact@evspark.fr.
